Aktuelle Profilerstellung und Chinas maritime Infrastruktur

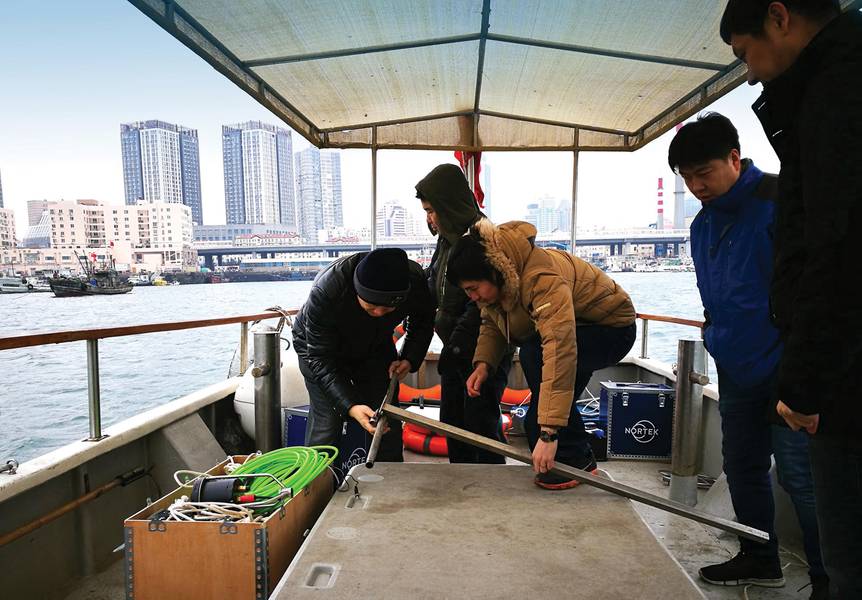

Mitarbeiter von Nortek in China mobilisieren das Signature VM-Paket unter dem aufmerksamen Auge des Endbenutzers Wang Yan, Senior Manager für Hydrologie am Zhongjiao No. 1 Hangwu Engineering Reconnaissance Design Institute des CCCC. Da Signature VM ein unkompliziertes Plug-and-Play-System für die aktuelle Vermessung ist, konnte die Besatzung nach nur etwa 30 Minuten Setup für eine Testvermessung losfahren. Bild: Nortek

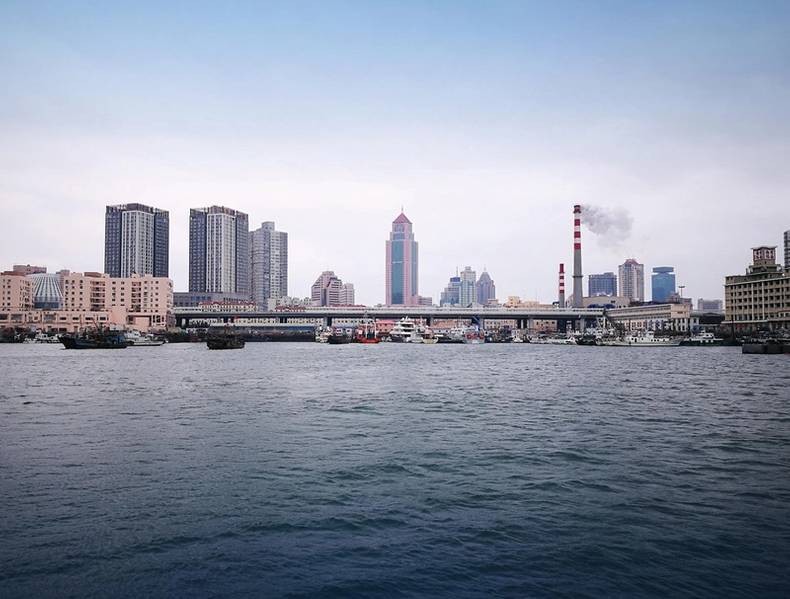

Die Entwicklung der Infrastruktur - wie der hier gezeigte Hafen von Qingdao - war ein wesentlicher Bestandteil der wirtschaftlichen Revolution Chinas. Ein genaues aktuelles Profiling war für die erfolgreiche Umsetzung großer maritimer Projekte von entscheidender Bedeutung, um sicherzustellen, dass Strukturen gemäß den korrekten Spezifikationen gebaut werden. Bild: Nortek

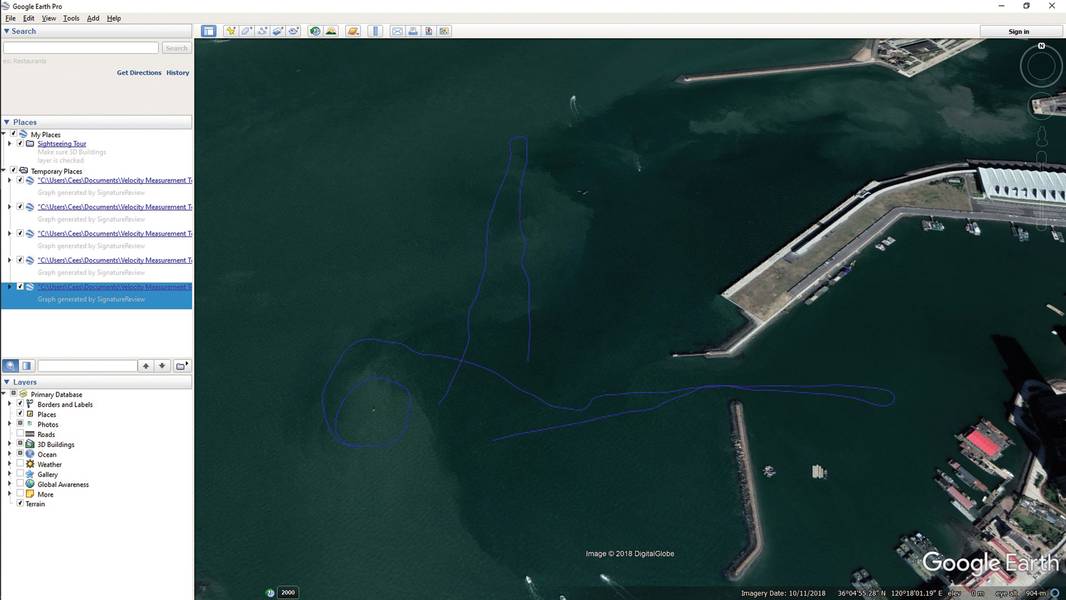

Exportierte Daten (im .kml-Format), die die in Google Earth gesegelten Strecken zeigen. Die Besatzung führte sogenannte „Linien“ der aktuellen Vermessung innerhalb und außerhalb des Hafens durch, um die Unterschiede in der Geschwindigkeit und Richtung der Strömung an diesen beiden Orten zu ermitteln. Bild: Nortek

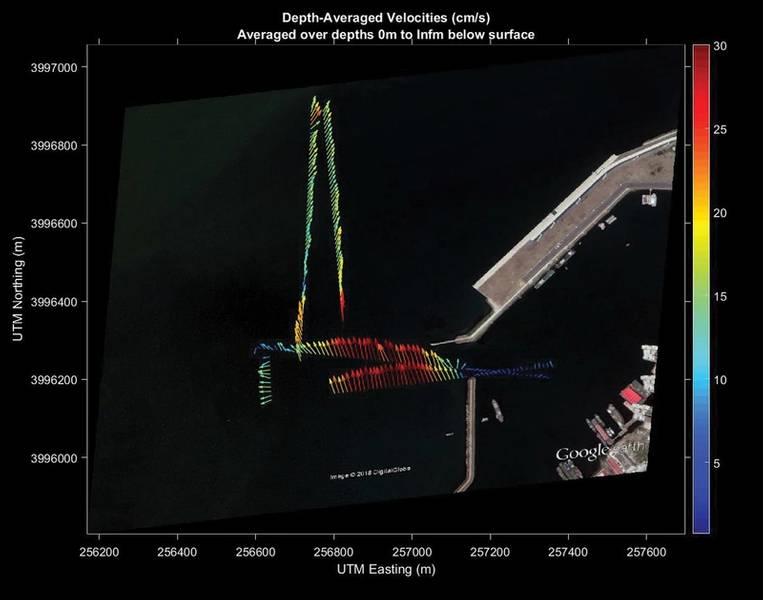

Visualisierung von Daten mit aktueller Geschwindigkeit und Richtung. Bild: Nortek

Previous Next

Chinas jüngste Welle der Erneuerung der Infrastruktur hat ein breites Portfolio von Entwicklungen wie Häfen und andere Entwicklungen mit einbezogen, die eine Unterwasserkomponente aufweisen. Eine genaue, effiziente und kostengünstige Stromprofilierung ist für die erfolgreiche Umsetzung großer maritimer Projekte von entscheidender Bedeutung.

Nortek konnte auf dieser Seite der wirtschaftlichen Revolution Chinas durch die Zusammenarbeit mit einer Tochtergesellschaft von China Communications Construction Company (CCCC), einem Fortune-500-Unternehmen, das an der Spitze der Infrastruktur steht, eine Rolle spielen.

CCCC & Nortek
Hydrologische Vermessungsingenieure von CCCC haben in den letzten 12 Jahren Nortek-Instrumente für eine Reihe von Projekten eingesetzt. Dabei wurden sowohl Signature1000- als auch Signature500-Doppler-Stromprofiler (ADCPs) verwendet, um hydrologische Daten zu liefern, die den Bau von Häfen und Offshore-Entwicklungen bestimmen.
Durch den Einsatz der Instrumente als Teil des Signatur VM-Pakets von Nortek kann das Unternehmen Messungen in verschiedenen Szenarien abrufen. Diese Szenarien umfassen Querschnitts-, Mehrpunkt-, Geschwindigkeitsprofilmessungen und Festpunktmessungen für Offshore-Plattformen, Häfen, Brücken und andere Strukturen im oder in der Nähe des Meeres sowie die Festlegung von Navigationsparametern an bestimmten Orten auf See.

Das integrierte Paket soll eine hohe Datenqualität gewährleisten und sowohl Fehler als auch die anfängliche Installationszeit reduzieren. Die ADCPs und die verknüpfte Software bieten in Verbindung mit einem auf dem Schiff angebrachten Advanced Navigation GNSS-Kompass genaue Profile, die Navigations- und Kursdaten auf GPS-Basis bereitstellen.

Das ADCP der Signature VM, wie es für die aktuelle Vermessung im Hafen von Qingdao montiert ist. Bild: Nortek

"Ohne diese wesentlichen Daten und die Überprüfung des mathematischen Modells hätten das Design und der Bau von Häfen und Offshore-Entwicklungen keine Grundlage", sagte Wang Yan, leitender Manager für Hydrologie der Abteilung Geotechnische Ermittlungen des CCCC Zhongjiao No.1 Hangwu Engineering Reconnaissance Design Institute.

Das Unternehmen hat sich zu einer führenden Kraft im Bereich des Küsteningenieurbaus in China entwickelt. Seit seiner Gründung im Jahr 1958 war es für die Vermessungs- und Designarbeit für mehr als 4.000 Projekte verantwortlich.

Eine Vielfalt von Standorten
Wang sagte, die Vielseitigkeit von Signature ADCP führe zu einer guten Anpassung an das Unternehmen, da die hydrologischen Bedingungen und Betriebsanforderungen an den Standorten komplex und vielfältig seien. Die Fähigkeit der Signatur, sowohl an festen Punkten als auch während der Navigation zu arbeiten und Messungen sowohl online als auch als eigenständige Einheit aufzuzeichnen, habe sich als unschätzbar erwiesen.

Die Hauptaufgabe des Wests hydrologischen Vermessungsteams besteht darin, Wellen, Gezeiten und Strömungen in verschiedenen Meeresgebieten zu beobachten und zu analysieren, zugehörige Berichte zu erstellen und grundlegende Daten für das Design und die Modellprüfung großer Offshore-Projekte bereitzustellen. Seine Arbeitsschwerpunkte umfassen Langzeit- und Kurzzeitbeobachtungen von Wellen, Fixpunktströmen, Nautikströmungen, Sedimentkonzentrationen und Gezeiten.

Wangs Team hat das Signature VM-Paket in einer Reihe von Projekten eingesetzt. Eines dieser Projekte umfasste aktuelle Messungen für einen neuen Hafen in der Nähe des Caofeidian District im chinesischen Hebei.

„Unser Kunde benötigte standortspezifische Rohdaten zu Strömungen, Wellen, Tiefe, Trübung usw. für einen neuen Hafen in Caofeidian. Ihr Zweck bestand darin, aus den Daten ein mathematisches Modell für den Hafenbereich zu erstellen. Dies war sehr wichtig für die Konstruktionsarbeiten im Zusammenhang mit dem Bau des neuen Hafens und der angrenzenden Gebäude “, sagte Wang.

Die Crew von Nortek China erklärt dem Endbenutzer Wang Yan vom Zhongjiao No. 1 Hangwu Engineering Reconnaissance Design Institute des CCCC die Signatur-VM-Software.

Sein Team wählte zwei Messstellen entsprechend den technischen Anforderungen des Kunden aus.

„Wir haben diese beiden Standorte in mehreren Runden hin und her befragt, um vollständige Datensätze des gesamten Gezeitenprozesses in der Region zu erhalten. Jede Messrunde dauerte etwa eine Stunde, und wir führten die Messungen kontinuierlich 24 Mal oder insgesamt fast 24 Stunden durch “, sagt Wang.

„Dies war eine große Herausforderung sowohl für das technische System als auch für die Personen in meinem Team, die die Umfrage durchgeführt haben. Die Ergebnisse erwiesen sich jedoch als hervorragend “, fügt Wang hinzu.
