Lander Lab ehrt die Lieferanten von Ocean Landern

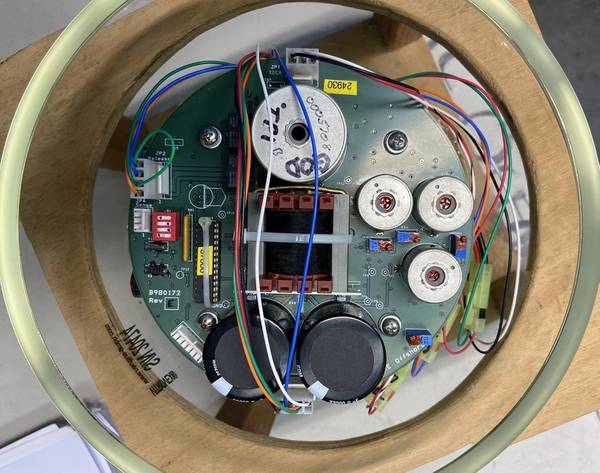

Abbildung 1. Die Edgetech Burnwire Acoustic Release Transponder (BART)-Platine ermöglicht die Übertragung von bis zu 5 Burnwire-Freigabebefehlen oder 4 Burnwire-Freigabebefehlen plus einem Ein- und einem Ausschaltbefehl an einen einzelnen Pin. Die Platine hat am Grund des Marianengrabens/Challenger-Tiefs zuverlässig Befehle empfangen. (Foto mit freundlicher Genehmigung von Rob Morris, Edgetech.)

Die Entwicklung und der Bau von Meereslandegeräten werden durch die enge Zusammenarbeit mit einer Reihe von Schlüssellieferanten vereinfacht, deren Produkte den Anforderungen der Tiefsee gerecht werden.

Hier stellen wir Ihnen einige unserer Favoriten vor.

Veröffentlichungen

EdgeTech <Edgetech.com>: Zu ihren zahlreichen Auslösesystemen gehört die runde BART-Platine ( Burnwire Acoustic Release Transponder ). (Siehe Abbildung 1.) Die Platine mit einem Durchmesser von ca. 15 cm passt perfekt in eine Kugel mit 25 cm Durchmesser (Glas: Nautilus Marine Service; GPA: Global Ocean Design). Die Niederfrequenzübertragung sendet komplexe Befehlscodes zuverlässig über Entfernungen von bis zu 16 km. Endnutzer können eine erweiterte Befehlssuite anfordern, die bis zu 5 individuelle Burnwire-Befehle bereitstellt. Burnwires : Global Ocean Design <globaloceandesign.com>. Zwei Größen: Tragkraft 57 kg oder 113 kg. Die Halterungen fixieren die Burnwires in allen Achsen außer einer; eine Einhebelhalterung trägt 567 kg, eine Zweihebelhalterung 2268 kg. Für weitere Informationen wenden Sie sich bitte an Rob Morris <[email protected]>.

SubSeaSonics <subseasonics.com>: Kostengünstige, flachwassertaugliche, einmalig auslösbare akustische und Countdown-Timer. Nicht für den harten Einsatz geeignet, aber gut für Bojen und leichte Küstenarbeiten.

Wohnungen

Nautilus Marine Service <vitrovex.com/en>: Bekannt für Vitrovex-Glasgehäuse, die sowohl für den Auftrieb als auch für die Gehäuse verwendet werden, einige sind für Tiefen bis zu 12 km ausgelegt. (Siehe Abbildung 2.) (US-Vertreter: Brock Rosenthal, Ocean Innovations , <[email protected]>).

Prevco <prevco.com>: Bietet eine breite Auswahl an Unterwassergehäusen, sowohl kundenspezifische als auch standardmäßige Ausführungen. Darüber hinaus bietet das Unternehmen umfassende Druckprüfungsdienstleistungen an.

Blue Robotics <bluerobotics.com>: Kostengünstige Flachwassergehäuse für Experimentalisten und Hobbyisten. Sie haben sich einen festen Platz in der Branche erobert.

Global Ocean Design <globaloceandesign.com>: Glasfaserverstärkte Polyamidkugeln mit Entlüftungsanschluss und 3 Verbindungsstücken sowie innerem Montagering und -platte, ausgelegt für 1 km und 2 km. Das Deck-Entfeuchtungssystem mit Vakuum-Dichtheitsprüfung senkt die relative Luftfeuchtigkeit im Innenraum und verhindert so Kondensation ohne Gefahrgut.

Abbildung 2. Eine 10-Zoll-Vitrovex-Kugel von Nautilus Marine Service mit mehreren Durchdringungen und einer selbstabdichtenden Spülöffnung ist abgebildet. Ein kreisförmiger Rahmen kann als Halterung für Elektronik an der Innenseite einer der Halbkugeln befestigt werden. (Foto mit freundlicher Genehmigung von Nautilus Marine Service.)

Galvanische Zeitauslöser

Ideal zum Aussetzen einer an einem Seil befestigten Boje auf einem Meeresbodenpaket, da die geplante und die tatsächliche Aussetzzeit um mehrere Stunden variieren können. Vorteile: Sie sind günstig, klein und funktionieren immer.

Neptune Marine Products <neptunemarineproducts.com/galvanic-timed-releases.php>

Internationale Fischereigeräte <underseareleases.com>

Flotation

Trawlworks <trawlworks.com>: Vertriebspartner von Atlantic Floats <atlanticfloats.com/en/floats/>, Polyamid-Hochseefischereiposen. Erhältlich in verschiedenen Durchmessern, teils mit Ösen, teils mit mittigen Befestigungslöchern. (Siehe Abbildung 3.) Das mit 15 % Glasfaser verstärkte Polyamid 10-2100-NG bietet einen Auftrieb von 5,35 kg bis zu einer Tiefe von 2.100 m. Robust und stoßfest. Kontaktieren Sie Steve Taber <[email protected]>.

Deepwater Buoyancy <deepwaterbuoyancy.com>: Hersteller von Syntaktikschaum in Standard- oder Sonderformen.

Abbildung 3. Trawlworks/Atlantic Floats bietet spritzgegossene Kunststoffkugeln für kostengünstigen Auftrieb bis zu einer Tiefe von 2 km an. (Foto mit freundlicher Genehmigung von Atlantic Floats.)

Steckverbinder und Kabel

SubConn <https://www.macartney.com/connectivity/subconn/>: Sie wurden sehr beliebt, als Impulse und SeaCon den Verkauf an Kleinkunden einstellten, was zu unerwarteten Lieferproblemen führte. Das Unternehmen hat intensiv an deren Behebung gearbeitet. Hervorragende Qualität. Schreiben Sie Beto Campos <[email protected]> eine E-Mail.

Dragonfish Manufacturing <https://dragonfishmfg.com>: Gummigeformte Steckverbinder und kundenspezifische Kabelkonfektionen, geringe Mindestbestellmengen. „Hohe Qualität und schnelle Lieferung stehen bei uns an erster Stelle.“ Kontakt: Stan Logan <[email protected]>.

Blue Trail Engineering <bluetrailengineering.com/>: Unterwasserverbinder aus Kobalt, Triebwerke und weitere Technologien für Experimentalisten und Hobbyisten. Sie bauten und setzten ein solarbetriebenes ASV ein, das 13.322 km von Kalifornien westwärts über den Pazifik nach Papua fuhr. Beeindruckend!

South Bay Cable <southbaycable.com>: Komplettanbieter für kundenspezifische Kabel mit eigener Prüfausrüstung, darunter ein optisches Zeitbereichsreflektometer (OTDR), ein Impedanzanalysator, eine Hochspannungsprüfanlage, Klimakammern und Anlagen für hydrostatische Druckprüfungen. Auch kurze Kabelstrecken sind möglich. Viele Standardkabel sind ab Lager verfügbar.

Anekonnect <anekonnect.io>: Eine praktische, abonnementbasierte Anwendung zum Entwerfen und Erstellen von Diagrammen für Unterwasserkabel. Das Unternehmen verfügt über eine Bauteilbibliothek mit über 10.000 Komponenten nahezu aller Hersteller.

Sensoren und Elektronik

RBR <rbr-global.com>: klein, kompakt, robust und zuverlässig. Die Geräte sind für flache bis sehr tiefe Gewässer geeignet und können in handgeführten Landern eingesetzt werden. Sie messen Temperatur, Tiefe, Salzgehalt, gelöste Gase, pH-Wert und weitere Parameter (siehe Abbildung 4). Zugriff und Bearbeitung der Daten erfolgen über die Software Ruskin. Ruskin ist mit PCs und Macs kompatibel, einfach zu installieren und zu bedienen und übernimmt Bereitstellung, Download und Datenanzeige zentral.

Star-Oddi <https://www.star-oddi.com/>: Kleine, leistungsstarke Datenlogger für aquatische Umgebungen. Die Sensoren messen Temperatur, Tiefe (Druck), Salzgehalt (Leitfähigkeit), Neigung und Magnetfeldstärke. Einige Sensoren sind für Tiefseetiefen geeignet.

Jasco <https://www.jasco.com>: Der autonome Mehrkanal-Akustikrekorder der 4. Generation von Jasco ist ein anpassbarer, vollautomatischer Unterwasser-Ton- und Datenrekorder. Das System verfügt über austauschbare Speicher und Akkus und lässt sich daher leicht überholen und als Nutzlast auf einem Meereslander bis in Tiefen von 6700 m wieder einsetzen. WAV- und CSV-Dateien werden auf SD-Karten gespeichert und können direkt vom Computer gelesen werden.

Sea-Bird Scientific <https://www.seabird.com/>: Als erfahrener Anbieter von ozeanographischen Daten liefert Sea-Bird Scientific präzise und zuverlässige CTDs, Sensoren und Software, die es Wissenschaftlern ermöglichen, auch unter härtesten Bedingungen genaue Daten zu sammeln.

Unisense Scientific <unisense.com/products/field-datalogger-mini-system/>: Das Field DataLogger Mini System ist ein selbstaufzeichnendes In-situ-Sensorsystem mit Tiefseetauglichkeit bis 6.000 m und langer Akkulaufzeit. Es misst _H₂S , _O₂ , pH-Wert, Redoxpotenzial, _H₂ und NO. Das Field DataLogger Mini ermöglicht die Untersuchung einzigartiger Analyten, einschließlich solcher mit schnell reagierenden Sensoren (Sekunden), und bietet so die Möglichkeit, auf kostengünstige Weise einzigartige Daten zu erfassen und zu überwachen.

Mission Robotics <missionrobotics.us>: Maßgeschneiderte Elektronik- und Softwarelösungen für einzigartige maritime Anwendungen. Mission Robotics nutzt seine Expertise im Bereich maritimer Elektrotechnik, um zuverlässige und streng geprüfte Software- und Hardwareprodukte anzubieten, die in einer Vielzahl von Unterwasserfahrzeugen eingesetzt werden können. Wir verstehen die Herausforderungen der Produktentwicklung und haben Lösungen entwickelt, die es Unternehmen ermöglichen, sich auf das Wesentliche zu konzentrieren: Wachstum und Betrieb ihres Geschäfts.

Abbildung 4. RBR Duet ⁴ und Solo ⁴ bieten austauschbare Sensoren zur Messung von Temperatur (T), Druck (D), gelöstem Sauerstoff (ODO), photosynthetisch aktiver Strahlung (PAR), Radiometer (rad), Trübung (Tu) und Chlorophyll-a (Chl-a). Der kompakte Datenlogger ermöglicht flexible Messpläne, USB-C-Download, eine Standard-Abtastrate von bis zu 2 Hz und optional bis zu 32 Hz, Einsatzmöglichkeiten bis zu 10.000 m Tiefe und lange Einsatzdauer in einem kompakten und leichten Gehäuse. (Foto mit freundlicher Genehmigung von RBR.)

Proben

General Oceanics <https://www.generaloceanics.com/>: Niskin-Flaschen für Wasserprobenahmen und Tierprobenentnahmen. Die Flaschen werden durch einen Brenndraht (Global Ocean Design) offengehalten und durch einen Timer oder ein akustisches Signal ausgelöst.

Kameras und Lichter

WASSOC <wassoc.com>: WASSOC bietet die Autonomous Recording Camera (ARC) an, ein bis 6000 m wasserdichtes, autarkes Unterwasser-HD-Bildgebungssystem mit WLAN-Konnektivität und Langzeit-Tiefschlaffunktion. Für Tiefsee- oder Nachtaufnahmen wird die ARC an die Unterwasser-LED-Leuchte (SLL) angeschlossen. Ein programmierbarer Intervallometer steuert die Zeitrafferaufnahmen. (Siehe Abbildung 5.)

Tiefseeerkundung <dwe.ai>: Das synchronisierte Mehrkamerasystem mit Selbstaufzeichnung liefert 360°-Panoramen des Meeresbodens um den Lander herum. Die 7-elementige Saphirlinse ist präzise konstruiert, um Verzerrungen und chromatische Aberrationen durch Wasserbeugung zu eliminieren. Die Kameras sind etwa so groß wie ein Ei. Stereosysteme sind ebenfalls erhältlich. Gehäuse für Tiefen von 400 m bis 11 km.

Abbildung 5. Die ARC (Autonomous Recording Camera) ist das vollständig für den Einsatz im Ozean geeignete, autarke Unterwasser-Bildgebungssystem von Wassoc. Die ARC wird von einem internen wiederaufladbaren Lithium-Ionen-Akku gespeist und kann für eine Vielzahl von Unterwasser-Bildgebungsmissionen programmiert werden. In Kombination mit der Unterwasser-LED-Leuchte von Wassoc kann die ARC autonom in Meerestiefen von bis zu 6.000 m ausleuchten und HD-Aufnahmen und -Bilder erfassen. (Foto mit freundlicher Genehmigung von Wassoc.)

Wiederherstellungsbaken

Xeos <xeostech.com>: Iridium GPS-Baken, VHF-Baken, Argos-Baken, Blinker und Handortungsgeräte.

MetOcean Telematics/Novatech <metocean.com/environment/novatech-tracking-and-monitoring/>: NOVATECH-Baken sind so konzipiert, dass sie auch unter härtesten Meeresbedingungen lange halten. Sie sind als Blinker, Funkbaken und Satellitenbaken erhältlich.

Lieferungen

3M <3m.com>: Mit seinem schwarzen Klebeband 33, der Gießmasse Scotchcast 2131 und Acryl-Strukturklebstoffen ist 3M ein stiller, aber einflussreicher Akteur in der Schifffahrtsindustrie.

Landesysteme

Devologic < https://develogic.com/product/modular-seafloor-lander/>: Produziert ein kompaktes, modulares Meeresbodenobservatorium, das eine langfristige, autonome Umweltüberwachung mit flexibler Sensorintegration, hybrider Kommunikation und Einsatz ohne ROVs oder Taucher ermöglicht.

Global Ocean Design <globaloceandesign.com>: Verschiedene Fahrzeuggrößen, darunter Picolander (2 x 10-Zoll-Kugeln), Nanolander (3 x 10-Zoll-Kugeln), Nanolander-13 (3 x 13-Zoll-Kugeln) und Omega Lander (2 x 17-Zoll-Kugeln). Zahlreiche Optionen und Zubehörteile. (Siehe Abbildung 6.)

KC-Dänemark <www.kc-denmark.dk>: Landerrahmen, Sensoren, Kameras und Lampen, Probennehmer und biologische Inkubationssysteme.

Unisense Scientific <unisense.com> produziert das MiniChamber Lander System , ein System für Wasserkammermessungen mit mehreren Mikrosensoren ( _O₂ , _H₂ , _N₂O , pH, _H₂S ), die im Kammerdeckel integriert sind. Plattformen für 300 m und 6000 m Tiefe sind verfügbar. Der MiniChamber Lander verfügt weder über Auftrieb noch über ein Ankerauslösesystem, diese können jedoch nachgerüstet werden. Das DeepSea Lander System ist ein voll funktionsfähiges Freifalllandersystem, das in Zusammenarbeit mit KC-Denmark (siehe oben) entwickelt wurde.

Abbildung 6. Die Ozeanlander-Familie von Global Ocean Design (von links nach rechts): Picolander, Picolander-XL, Nanolander, Nanolander-13 und Omega Lander. Die Lander sind je nach Kugelform für Tiefen von 1 km bis 12 km ausgelegt und verfügen über Nutzlastkapazitäten für verschiedene Missionsanforderungen. (Foto mit freundlicher Genehmigung von Global Ocean Design).

„Lander Lab“ ist eine praxisorientierte Kolumne über Technologien und Strategien für Meereslander, eine einzigartige Klasse unbemannter Unterwasserfahrzeuge, und die Menschen, die sie entwickeln. Sie soll der globalen Gemeinschaft der Meereslander dienen, ähnlich wie das Make Magazine und andere DIY-Communities.

Kommentare zu diesem Artikel oder Vorschläge für weitere interessante Geschichten sind willkommen. Gruppen, die Meeresforschung betreiben, werden gebeten, über ihre Arbeit zu berichten. Bei Fragen wenden Sie sich bitte an Kevin Hardy < [email protected] >.

Danke fürs Lesen.
